【安富莱】AD7606 数据采集模块 16位ADC 8路同步 采样频率200KHz

【安富莱】AD7606 数据采集模块 16位ADC 8路同步 采样频率200KHz

商品名称:【安富莱】AD7606 数据采集模块 16位ADC 8路同步 采样频率200KHz

商品销量:

收藏数量:288

店铺名称: 武汉安富莱电子商城

旺旺: zhanghgmdh

公司名称:

行业: 3C数码/女装/流行女装

地址: 湖北武汉

店铺名称:武汉安富莱电子商城

友情提示:

    请广大新老客户注意了,现在淘宝网已经出现了价格低廉的高仿版本。我公司信誉保证所用IC均为进口全新,绝不用翻新的芯片。因为翻新的芯片大部分存在部分通道阻抗不正确或增益范围无法调节,甚至出现部分通道完全失效。

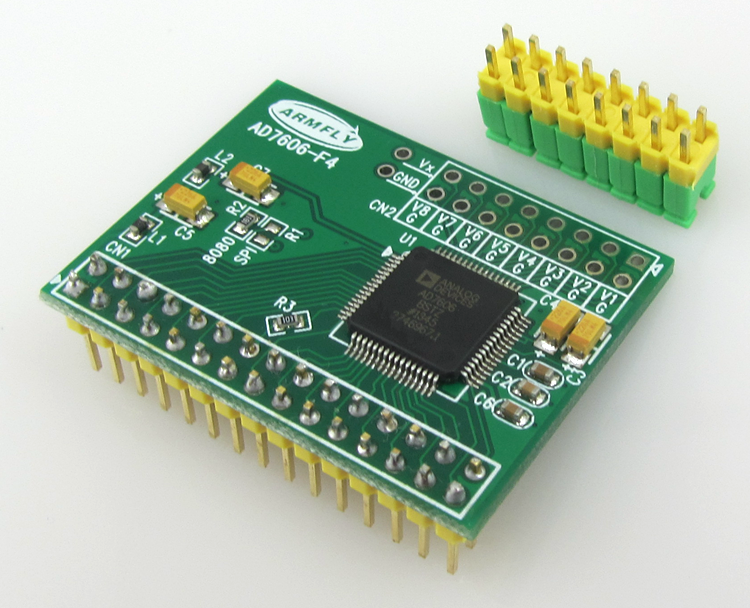

购买时请仔细辨认PCB上的品牌标示:ARMFLY。

本公司的模块统一零售价格为 120元。量大价优。

本模块资料为我们安富莱电子原创,下载连接:

AD7606数据采集    链接:http://pan.baidu.com/s/1i3yHBfB 密码:s4fw

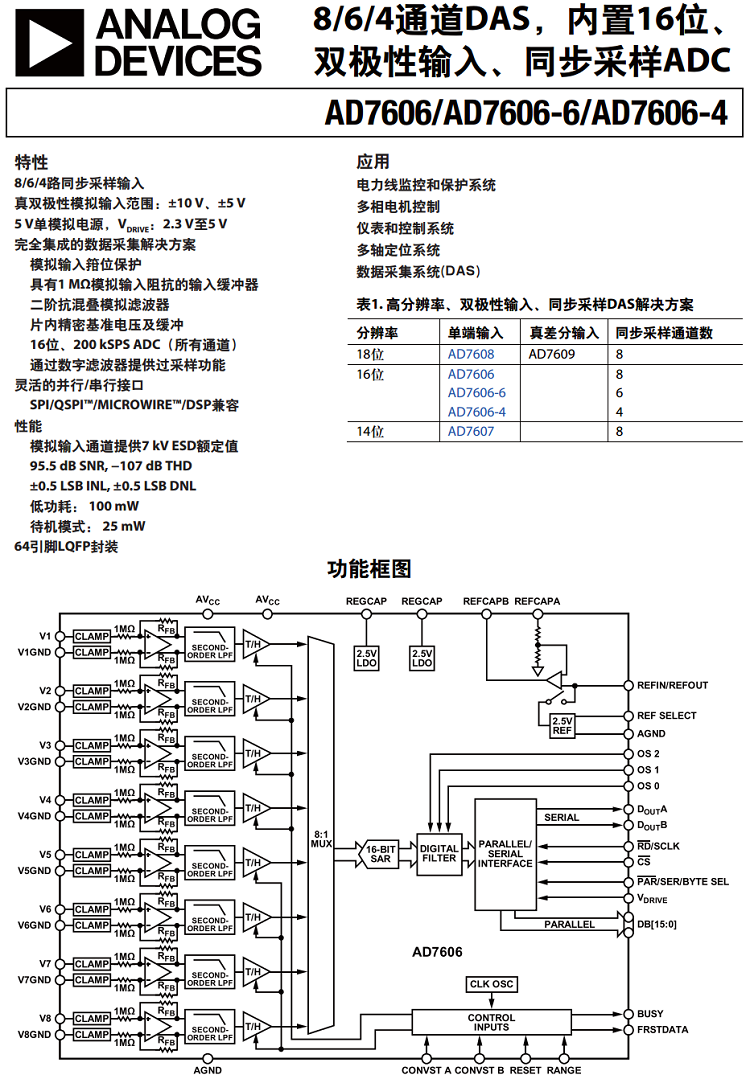

  • 使用AD7606 高精度16位ADC芯片
  • 8路模拟输入。阻抗1M欧姆。【无需负电源,无需前端模拟运放电路,可直接接传感器输出】
  • 输入范围正负5V,正负10V。可通过IO控制量程。
  • 分辨率 16位。
  • 最大采样频率 200Ksps。 支持8档过采样设置(可以有效降低抖动)
  • 内置基准
  • 单5V供电
  • SPI接口或16位总线接口。接口IO电平可以是5V或3.3V

提示:为了方便大家选择,PCB板正面的模拟量输入双排针(2x8/2.54mm间距)缺省不焊接。

      我们将赠送2x8的双排针和8个跳线帽, 由客户自己选择是向上焊接,还是向下焊接。

缺省发货:正面2X8双排针不焊接(送排针,客户自己焊接),  底面2X15双排针焊接。

                 如果需要我们焊接好,请事先说明,否则按缺省状态发货。







我们出厂的AD7606模块缺省是8080并行接口。
如果用SPI接口模式,需要修改R1、R2电阻配置。
 ————————————————————————————————
并口模式跳线:R1 悬空(不贴),R2贴10K电阻
SPI接口模式跳线:R1 贴10K电阻,R2 悬空(不贴)


    AD7606的配置很简单,它没有内部寄存器。量程范围和过采样参数是通过外部IO控制的。
    采样速率由MCU或DSP提供的脉冲频率控制。

    AD7606必须使用单5V供电。
    AD7606和MCU之间的通信接口电平由VIO引脚控制。也就是说VIO必须接单片机的电源,可以是3.3V也可以是5V。

【模块引脚说明】
OS2 OS1 OS2 :组合状态选择过采样模式。
000表示无过采样,最大200Ksps采样速率。
001表示2倍过采样, 也就是硬件内部采集2个样本求平均
010表示4倍过采样, 也就是硬件内部采集4个样本求平均
011表示8倍过采样, 也就是硬件内部采集8个样本求平均
100表示16倍过采样, 也就是硬件内部采集16个样本求平均
101表示32倍过采样, 也就是硬件内部采集32个样本求平均
110表示64倍过采样, 也就是硬件内部采集64个样本求平均

过采样倍率越高,ADC转换时间越长,可得到的最大采样频率就越低。

CVA,CVB :启动AD转换的控制信号。CVA决定1-4通道,CVB决定5-8通道。
           2个信号可以错开短暂的时间。一般情况可以将CVA,CVB并联在一起。
RAGE : 量程范围选择。0表示正负5V, 1表示正负10V.
RD : 读信号
RST : 复位信号
BUSY : 忙信号
CS : 片选信号
FRST : 第1个通道样本的指示信号
VIO : 通信接口电平
DB0-DB15 : 数据总线

 【16位并行模式接线图】--- AD7606也支持8位总线模式,请参见AD7606数据手册

【SPI接口模式接线图】



【软件定时采集的实现方案1】
--- 我们提供的SPI例子采用这种方案,见bsp_spi_ad7606.c文件
在定时器中断服务程序中实现:
定时器中断ISR:
{
    中断入口;
    读取8个通道的采样结果保存到RAM;     ----> 读取的是上次的采集结果,对于连续采集来说,是没有关系的
    启动下次ADC采集;(翻转CVA和CVB)
    中断返回;
}
定时器的频率就是ADC采样频率。这种模式可以不连接BUSY口线。


【软件定时采集的实现方案2】
--- 我们提供的8080接口例子采用这种方案,见bsp_ad7606.c文件
    配置CVA、CVB引脚为PWM输出模式,周期设置为需要的采样频率;  ----> 之后MCU将产生周期非常稳定的AD转换信号
    将BUSY口线设置为中断下降沿触发模式;
外部中断ISR:
{
    中断入口;
    读取8个通道的采样结果保存到RAM;
}

【软件定时采集的实现方案1和方案2的差异】

(1)方案1 可以少用 BUSY口线,但是其他中断服务程序或者主程序临时关闭全局中断时,可能导致ADC转换周期存在轻微抖动。

(2)方案2 可以确保采集时钟的稳定性,因为它是MCU硬件产生的。但是需要多接一根BUSY口线。
